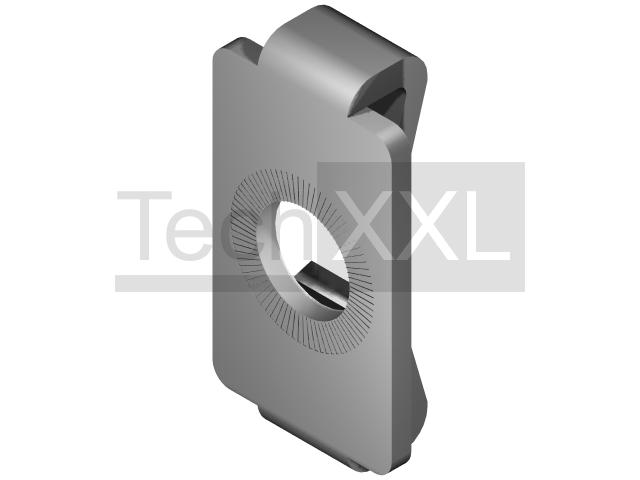

Центрирующая пластина 5

Спецификация
серия: паз 5
Typ: I

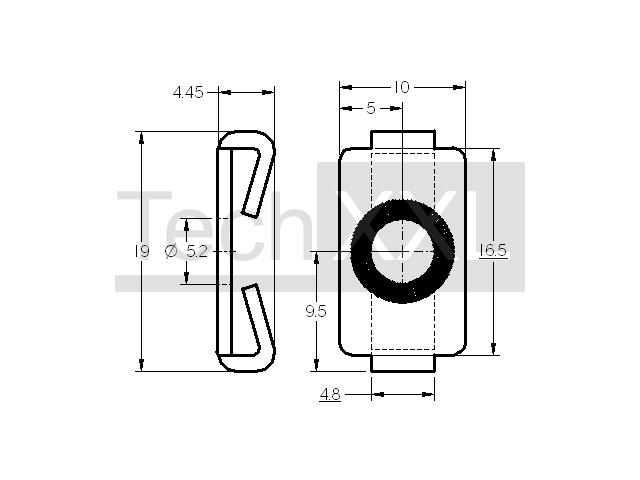

масса (mm): 19 x 10 x 4,5
материал: ST verzinkt
вес: 0,002 Kg
TIN: 100033-S205ZP
CAD данные
---------------
со склада

Пожалуйста, обратите внимание

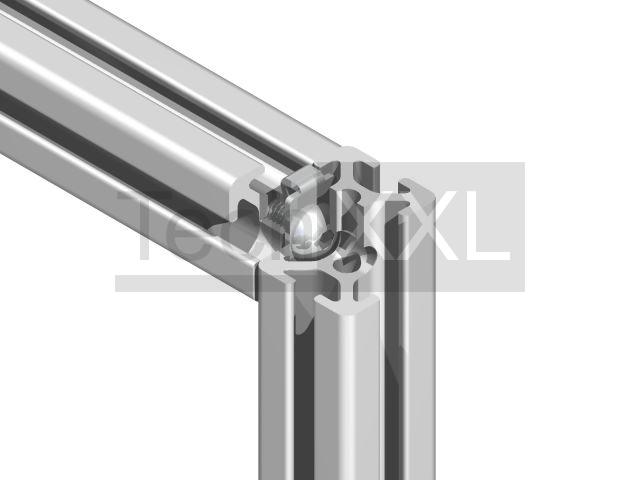

Центрирующие пластины используются для стабильного соединения на 90 градусов с низким уровнем обработки. Нить M5 должна быть разрезана на ядро одного профиля, а отверстие диаметром 4,3 должно быть просверлено в правом угловом профиле. Другими словами, центрирование пластин обеспечивает истинную фиксацию профилей. Центральная пластина 5 также доступна в виде набора под S205-PS. Может быть построен со всеми профилями серии 5 в сетке 20

Здесь вы можете быстро и легко запросить лучшую на данный момент цену. Вы сразу получите предложение, включая время доставки и доступность. У нас обычно есть товар на складе.

от 0.17 €/Наличный запас netto

Please choose (bitte wählen):

запросить дешевую цену за единицу
⮮
