Шарнир 5 20х20 с зажимным рычагом

Спецификация
серия: паз 5
Typ: I

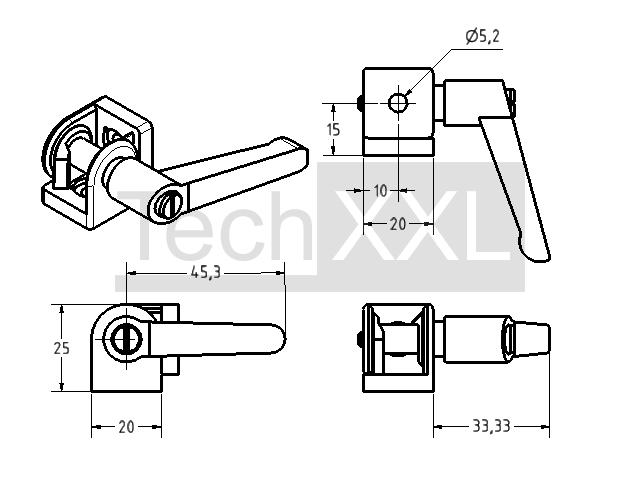

масса (mm): 30,4 x 22,1 x 20
материал: ZN beschichtet
вес: 0,0525 Kg
TIN: 101844-S205GMK20
CAD данные
---------------
со склада

Пожалуйста, обратите внимание

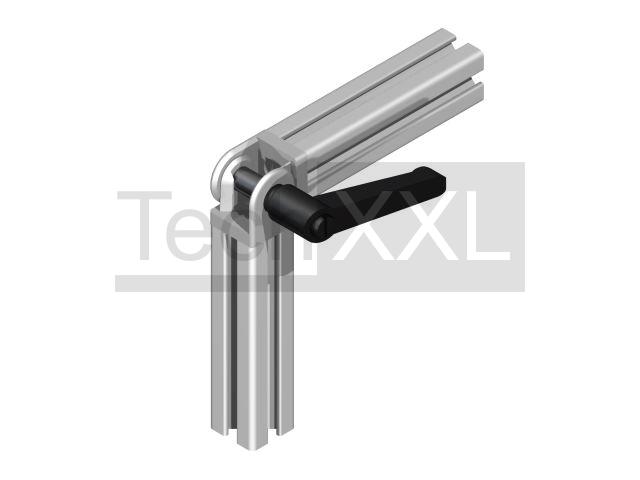

Соединение 5 20 с зажимным рычагом выполняет все оптические применения через его серебряное сияющее лакокрасочное покрытие и используется для жестких или подвижных соединений профиля под любым углом. Максимальная дальность поворота составляет 180 градусов. При нанесении на лице, поток M5 должен быть вырезан в ядре отверстия профиля. Монтажный материал с конечным завинчиванием: Цилиндр голову шраре. M5x14 Монтажный материал для завинчивания в профильной канавке: Цилиндр голову шраре. M5x10 и Nutenstein 5 без моста М5 (S205NSOS5). Может быть построен со всеми профилями серии 5 в сетке 20

Здесь вы можете быстро и легко запросить лучшую на данный момент цену. Вы сразу получите предложение, включая время доставки и доступность. У нас обычно есть товар на складе.

от 9.74 €/Наличный запас netto

запросить дешевую цену за единицу
⮮
