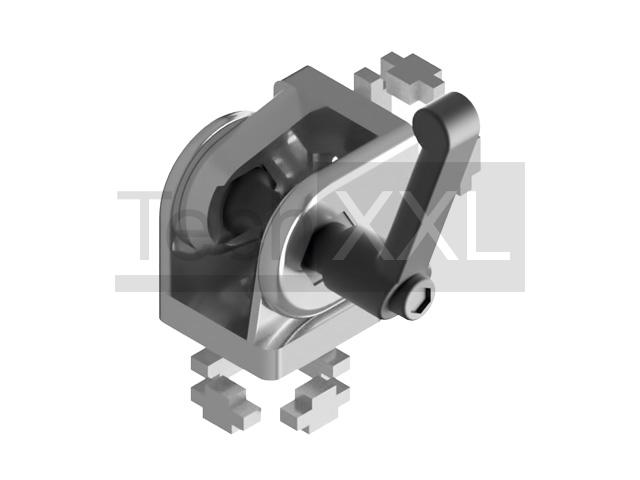

Шарнир 10 40х40 с зажимным рычагом

Спецификация
серия: паз 10
Typ: B
масса (mm): 40 x 40 x 60
материал: ZN beschichtet
вес: 0,376 Kg
TIN: 101998 ID: S210GMK40

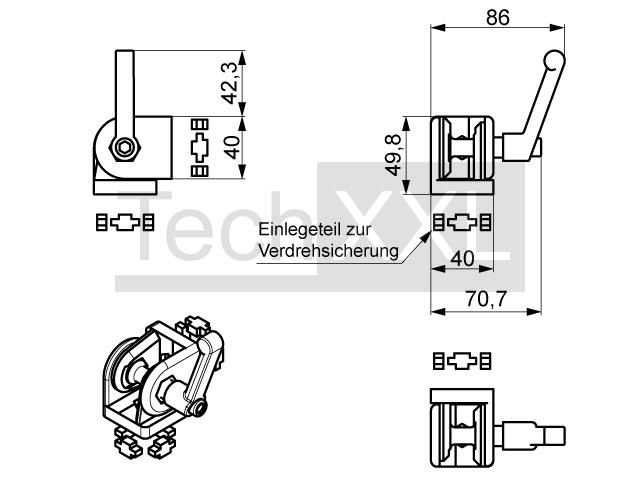

CAD данные
---------------
со склада

Пожалуйста, обратите внимание

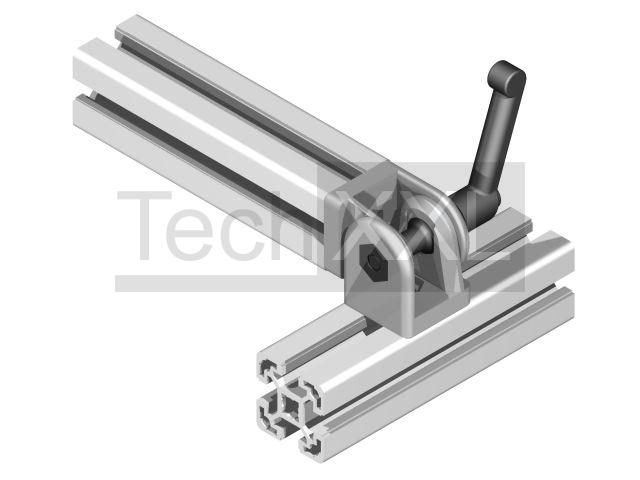

Соединения могут быть использованы для жестких или подвижных соединений профиля под любым углом. Максимальная дальность поворота составляет 180 градусов. Рычаг зажима используется для легкого определения необходимого угла. Конечная сторона соединения:сокращение самообразующихся S210RH816, полукруглый винт ISO 7380,M8x25 Подключение в профильной канавке: полукруглый винт ISO 7380 M8x16 и молоток гайки 10 M8. Может быть построен со всеми профилями серии 10 в сетке 40

Здесь вы можете быстро и легко запросить лучшую на данный момент цену. Вы сразу получите предложение, включая время доставки и доступность. У нас обычно есть товар на складе.

от 10.29 €/Наличный запас netto

запросить дешевую цену за единицу
⮮
